Principes fondamentaux et critères de sélection des soupapes de surpression

Une soupape de surpression (PRV) est un dispositif de sécurité mécanique automatisé conçu pour servir de protection ultime pour les systèmes sous pression. Sa fonction principale est d'ouvrir et d'évacuer automatiquement le fluide (gaz ou liquide) lorsque la pression interne dépasse une limite de sécurité prédéterminée, évitant ainsi les pannes catastrophiques de l'équipement, les risques environnementaux et assurant la sécurité du personnel. Il agit comme un élément essentiel d'une stratégie globale de sécurité des processus, fournissant une couche de protection-à sécurité intégrée là où les systèmes de contrôle peuvent échouer.

Envoyez demande Discuter maintenant

Description

Ca-Fire Protection Co.,Ltd est l'un des fabricants et fournisseurs les plus crédibles de principes fondamentaux et de critères de sélection pour les soupapes de surpression en Chine. Bienvenue dans la vente en gros de produits d'équipement d'incendie sur mesure à un prix compétitif dans notre usine. Contactez-nous pour des produits plus bon marché.

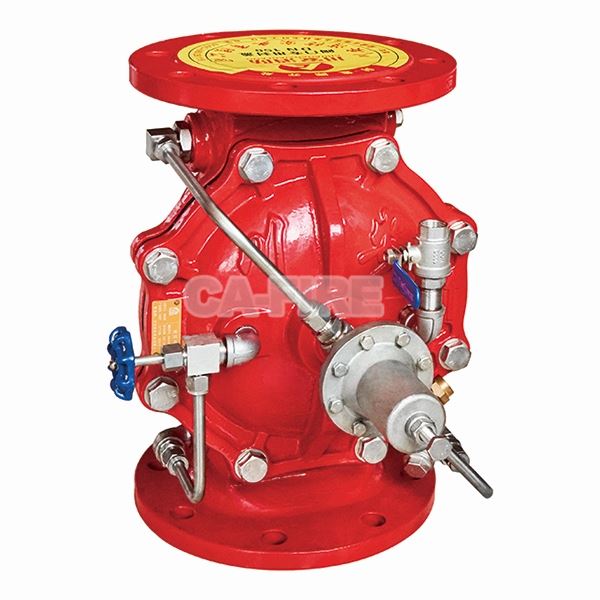

CA-Soupape de surpression INCENDIE

Le principe de fonctionnement fondamental de la plupart des PRV repose sur unmécanisme d'équilibre des forces-. Un ressort robuste applique une force de fermeture prédéterminée à un disque ou un clapet de vanne, le maintenant contre le siège et maintenant un joint. La pression du système agit en sens inverse sur le même disque. Dans des conditions normales de fonctionnement, la force du ressort domine, maintenant la vanne bien fermée. Lorsque la pression du système augmente jusqu'à la valeur de la vannepression de réglage, la force générée par la pression dépasse la force du ressort. Ce déséquilibre soulève le disque du siège, créant ainsi un chemin d'écoulement pour le fluide à évacuer. Une fois que la pression du système chute aupression de réinstallation(généralement quelques points de pourcentage en dessous de la pression réglée), la force du ressort prévaut à nouveau, fermant la vanne et rétablissant l'intégrité du système.

Des conceptions avancées, telles queSoupapes de sûreté pilotées-(PORV), utilise la pression du système elle-même pour contrôler le fonctionnement de la vanne principale. Une petite vanne pilote détecte la pression du système. Lorsque la pression réglée est atteinte, la vanne pilote s'ouvre, déviant la pression vers un piston ou un diaphragme qui force ensuite la vanne principale à s'ouvrir rapidement. Cette conception permet souvent une étanchéité plus serrée et une capacité plus élevée dans les applications à haute-pression.

Applications industrielles clés

Les PRV sont indispensables dans un vaste éventail d’industries pour protéger les équipements et les processus :

Traitement du pétrole, du gaz et des produits chimiques : Protéger les réacteurs, les colonnes de distillation, les réservoirs de stockage et les pipelines contre les scénarios de surpression causés par des blocages, une dilatation thermique ou des réactions incontrôlables.

Production d'énergie : Protéger les chaudières, les échangeurs de chaleur et les systèmes à vapeur contre les excursions de pression pouvant entraîner des pannes catastrophiques.

Produits pharmaceutiques et agroalimentaires : Assurer la sécurité de la pression des récipients tels que les fermenteurs, les bioréacteurs et les systèmes CIP/SIP, où la pureté du produit et l'intégrité du processus sont primordiales.

Fabrication générale et traitement de l’eau : Utilisé sur les récepteurs d'air comprimé, les groupes hydrauliques, les pompes et autres systèmes sous pression courants dans les environnements industriels.

Échec-Opération sécurisée : En tant que dispositifs principalement mécaniques, ils fonctionnent indépendamment des sources d'alimentation externes, offrant une protection critique même en cas de panne du système d'alimentation ou de contrôle.

Polyvalence du système : Disponibles dans une large gamme de matériaux (acier au carbone, aciers inoxydables, alliages spéciaux), de pressions nominales et de tailles, ce qui les rend adaptés à pratiquement tous les fluides et conditions de fonctionnement.

Raffinements techniques : Des fonctionnalités avancées telles que la conception à soufflet équilibré peuvent atténuer les effets de la contre-pression sur les performances de la vanne, tandis que les sièges souples peuvent assurer une étanchéité aux bulles.

product-600-600

Exigences et précautions d'installation

L’application des PRV est souvent régie par des normes et réglementations internationales strictes, qui ont un poids juridique.

Code ASME (American Society of Mechanical Engineers) sur les chaudières et les appareils sous pression, en particulier les sections I (chaudières électriques) et VIII (appareils sous pression), constituent une norme primaire en Amérique du Nord. Il impose l’utilisation de PRV certifiés sur les équipements sous pression. LeConseil national (N.-B.) administre un programme de certification pour la capacité et la conformité des vannes.

DESP (Directive Équipements Sous Pression 2014/68/UE) est le cadre législatif clé en Europe, catégorisant les équipements en fonction des risques et exigeant le marquage CE pour leur conformité.

Tests et maintenance réguliers : Pour garantir une fiabilité continue, les PRV nécessitent un programme de maintenance programmée. Cela peut inclure des-vérifications en service pour les fuites et des tests et réétalonnages périodiques complets hors ligne. La fréquence des tests dépend des conditions de service, de la nature du fluide et de la réglementation applicable. Pour les équipements soumis à une surveillance réglementaire (par exemple, les appareils sous pression certifiés), des intervalles de test sont souvent prescrits. Pour les applications non-réglementées, une évaluation basée sur les risques-doit déterminer la fréquence.

Q : À quelle fréquence une soupape de sûreté doit-elle être testée ?

R : La fréquence des tests est régie par les codes réglementaires, les procédures de sécurité de l'entreprise et les conditions de service. Les intervalles courants vont d'un an à tous les deux ans pour la vérification en ligne, avec des tests au banc plus complets tous les 3 à 5 ans ou selon l'évaluation des risques. Consultez toujours la juridiction et les normes pertinentes.

Q : Quelle est la différence entre une soupape de sécurité et une soupape de décharge ?

R : Bien qu'elle soit souvent utilisée de manière interchangeable, « soupape de sécurité » fait généralement référence à des vannes pour fluides compressibles (vapeur, gaz) qui s'ouvrent rapidement (action pop). La « soupape de décharge » est souvent utilisée pour les fluides incompressibles (liquide) et s'ouvre proportionnellement à la pression. Notre « soupape de sécurité » est conçue pour répondre aux normes de performance des deux services.

Q : Ma valve fuit légèrement à la pression de fonctionnement. Est-ce normal ?

R : Un léger frémissement ou une fuite juste en dessous de la pression réglée peut être acceptable pour certaines conceptions, mais doit être minime. Une fuite continue à une pression de fonctionnement normale indique des problèmes potentiels tels qu'un siège endommagé, un corps étranger ou une usure, et la vanne doit être inspectée rapidement.

Q : Une soupape de sûreté peut-elle être utilisée comme régulateur de pression ou soupape de commande ?

A: Absolument pas. Sa conception est destinée uniquement à une décharge d'urgence à débit total-. Son utilisation pour une modulation continue de la pression entraînera une usure rapide, endommagera les surfaces d’étanchéité et le rendra dangereux pour sa fonction de protection principale.

Q : Que signifie « certifié » ou « estampillé » (par exemple, ASME UV Stamp) ?

R : Cela indique que la vanne a été conçue, fabriquée et testée conformément à un code spécifique (comme le Code ASME des chaudières et des appareils sous pression). Le tampon est une marque de conformité, garantissant qu'il répond à des exigences strictes en matière de sécurité, de conception et de qualité pour une utilisation dans les juridictions réglementées.
