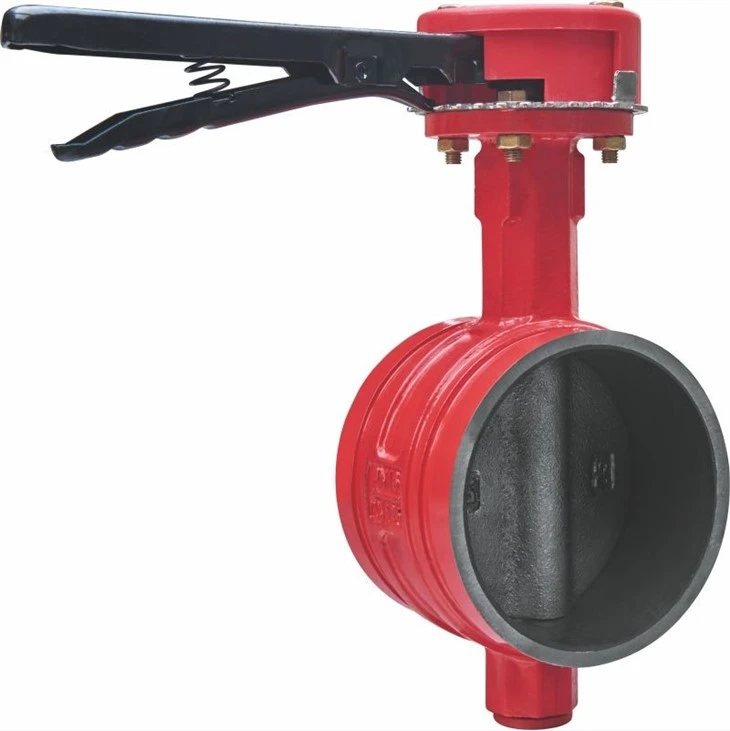

Vanne papillon en fonte
La vanne papillon coupe-feu à poignée (type plaquette, type rainure) est principalement composée d'un corps de vanne, d'un arbre de vanne, d'une plaque de vanne, d'un siège et d'une poignée d'entraînement. Le mécanisme d'actionnement entraîne la rotation de l'arbre de soupape et de la plaque de soupape pour réaliser l'objectif d'ouverture et de fermeture et de contrôle du fluide. La poignée est équipée d'une fente pour carte de limite et d'un panneau jaune proéminent, facile à utiliser et à identifier le degré d'ouverture. La structure de la vanne papillon coupe-feu est simple et compacte, facile à installer et à entretenir, démarrage rotatif à 90 degrés, petit couple de fonctionnement, bonne performance d'étanchéité, longue durée de vie, faible résistance à l'écoulement, facile à régler. Sélectionnez différents matériaux de pièces, la vanne papillon peut être appliquée à une variété de supports. Notre société a un type d'arbre sans broche et une vanne papillon de type environnemental anticorrosion à revêtement en nylon pour le choix.
Description
1. Qu'est-ce qu'une vanne papillon à poignée ?
Une vanne papillon à poignée est un type de vanne qui utilise un disque monté sur un arbre pour contrôler le débit de fluide à travers le corps de la vanne. La vanne est actionnée par une poignée qui fait tourner le disque pour ouvrir ou fermer la vanne.
2. Quels sont les avantages d'utiliser une vanne papillon à poignée ?
Les vannes papillon à poignée sont connues pour leur taille compacte, leur faible perte de charge et leur fonctionnement facile. Ils sont également relativement peu coûteux par rapport aux autres types de vannes et sont couramment utilisés dans les applications CVC, de traitement de l'eau et industrielles.
3. Comment installer une vanne papillon à poignée ?
Pour installer une vanne papillon à poignée, vous devrez aligner correctement la vanne et la tuyauterie, connecter la vanne à la tuyauterie à l'aide des raccords appropriés et serrer les boulons conformément aux spécifications du fabricant. Il est important de suivre les instructions d'installation et les consignes de sécurité pour assurer une installation correcte.
4. Comment entretenir une vanne papillon à poignée ?
L'entretien régulier d'une vanne papillon à poignée comprend l'inspection de la vanne à la recherche de fuites, la vérification du bon fonctionnement de la poignée et de la tige, la lubrification des composants de la vanne au besoin et la surveillance des performances de la vanne au fil du temps. Il est également important de remplacer rapidement tout composant endommagé ou usé.
5. De quels matériaux les vannes papillon à poignée sont-elles fabriquées ?
Les vannes papillon à poignée peuvent être fabriquées dans une variété de matériaux, notamment l'acier inoxydable, la fonte, le PVC et le laiton. Le choix du matériau dépendra de l'application spécifique et des exigences en matière de résistance à la corrosion, de pression nominale, de plage de température et d'autres facteurs.
|
Paramètres techniques |
||||||||||||
|
Des modèles |
Vanne papillon de plaquette de poignée ZSDF7-Q-50/65/80/100/125/150-16-S |
Vanne papillon à rainure de poignée ZSDF8-Q-50/65/80/100/125/150-16-S |
||||||||||
|
Diamètre nominal DN |
50 |
65 |
80 |
100 |
125 |
150 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Dimension face à face (mm) |
45 |
50 |
50 |
55 |
60 |
60 |
80 |
80 |
80 |
95 |
102 |
110 |
|
Pression de travail nominale |
1,6 MPa |
|||||||||||
|
Pression d'essai de résistance |
6,4 MPa |
|||||||||||
|
Support applicable |
Eau, mélange de mousse |
|||||||||||
|
Température moyenne |
4 ~ 70 degrés |
|||||||||||
|
Capacité de contact de commutateur |
DC24V 0.5A |
|||||||||||
Avantages
un. Vaste expérience de production : Établi en 2012, nous avons une expérience de production de 12 ans.
b. Installations de production complètes : posséder une perceuse, un tour à commande numérique, une ligne de peinture automatique, une machine de détection de fuite d'eau et d'autres équipements de pointe. Nos techniciens effectueront un entretien régulier programmé sur ces machines pour garantir leur bon fonctionnement.
c. Prix rentable : nous avons une chaîne d'approvisionnement locale complète pour réduire les coûts et le temps de production.
d. Procédures d'essais physiques/chimiques strictes : nous disposons d'une série de machines d'essai, telles qu'une machine d'essai de traction, une chambre d'essai à haute et basse température, un bain d'eau thermostatique en verre, une machine d'essai de pression, une balance analytique, etc. processus, fournissant des données de test fiables.
e. Délai de livraison court : si un conteneur 25-35 jours. Nous stockons également des produits de taille standard, si vous avez besoin de 3-5 pièces, nous pouvons vous livrer bientôt.
F. Colis sûr : nous confirmons le colis avec les clients avant la livraison, aucun dommage ne se produit.
g. Meilleur service après-vente : plus de 80 % des produits sont vendus en Asie du Sud-Est, au Moyen-Orient et en Afrique, et tous les produits sont approuvés par les clients nationaux et étrangers.
